類型編碼 類型 引腳個數 長度*寬度 高度/最大高度 Pitch(mm) 間距 封裝圖紙
PTPS HLQFP176 176 24X24 1.4/1.6MAX 0.5 未上傳
PGFS LQFP176 176 24X24 1.4/1.6MAX 0.5 未上傳

分類

詳細參數

32 位 CPU

150 MHz

IEEE - 754 單精度浮點單元（FPU）

片上存儲器

1MB FLASH (ECC 保護)

512KB SRAM（ECC 保護 / 奇偶校驗保護），其中 256KB 指令 RAM，256KB 數據 RAM

時鐘和控制

支持片上晶振振蕩器和外部時鐘輸入

片上 10MHz 振蕩器 - 外部晶振頻率最高支持 20MHz

看門狗計時器模塊 - 丟失時鐘檢測電路

電源電壓

1.2V 內核、3.3V I/O

可生成 1.2V 電壓的內部 VREG

欠壓復位 (BOR) 電路

系統外設

6 通道直接存儲器存取 (DMA) 控制器

88 個獨立可編程多路復用通用輸入 / 輸出 (GPIO) 引腳

嵌入式實時分析和診斷 (ERAD)

通信外設

1 個內部集成電路 (I2C) 接口

2 個控制器局域網 (CAN) 總線端口

4 個 SPI 支持 QSPI

4 個串行通信接口 (SCI)

1 路 32bit EMIF 通道

模擬系統

3 個可配置 ADC  ?3 個 8 通道 5MSPS 12 位 ADC，或者  ?3 個 8 通道 3MSPS 12 位 ADC

片上溫度傳感器

增強型控制外設

12 個 ePWM 通道  ?8 個高分辨率 (150ps) HRPWM 通道  ?具有高分辨率的集成死區支持  ?具有硬件跳閘區域 (TZ) - 5 個捕捉 (eCAP) 模塊  ?2 個增強型捕捉模塊 (HRCAP)



2 個 CW/CCW 運行模式的增強型正交編碼器脈沖 (eQEP) 模塊

封裝

176 引腳 LQFP

176 引腳 eLQFP

176 引腳 BGA

溫度

-40°C 至 125°C 結溫

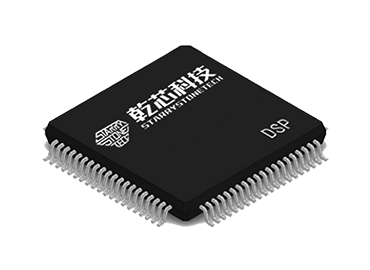

QXS320F28335 是一款對標 TI 公司的 TMS320F2833x 系列的 32 位處理器，主要針對實時控制應用（如工業電機驅動、光伏逆變器和數字電源、電動汽車的電機控制以及空調變頻等）。

QXS320F28335 擁有對標 TI C28x 的自主研發的 32 位 CPU 內核，可提供 150MHz 的處理能力。

QXS320F28335 內部同樣集成了 FPU，可以提供 32 位浮點加速指令。

QXS320F28335 集成了高性能模擬外設和增強型控制外設，2 個 12 位采樣率為 5MSPS 的 ADC 可準確、高效地管理多個模擬信號，從而最終提高系統吞吐量。先進的控制外設 (具有獨立于頻率的 ePWM/HRPWM 和 eCAP)，可對系統進行出色的控制。通過各種業界通用通信端口（如 SPI、SCI、I2C 和 CAN）支持連接，并且提供了多個多路復用選項，可在各種應用中實現出色的信號布局。嵌入式實時分析和診斷 (ERAD) 模塊通過提供用于分析的附加硬件斷點和計數器來增強器件的調試和系統分析功能。

QXS320F28335 支持高達 256KB 指令 RAM、256KB 數據 RAM 和 1MB Flash 存儲，能夠適應大部分嵌入場景。

QXS320F28335 還支持 8KB 的 bootloader 指令 RAM，靈活配置啟動過程。

技術文檔
有關此產品的精選熱門文檔
類型 標題 下載 日期
數據手冊 QXS320F28335數字信號控制器數據手冊 PDF 2025年05月21日
